Découper une couche raster selon l'emprise d'une couche vecteur

Durée : ~ 5 minutes

Pour les besoins de ce tutoriel nous utiliserons les bases de données suivantes :

• Limites de l'île d'Oahu .shpSources : www.diva-gis.org
• Carte de l'île d'Oahu en 1902 .shpSource : Wikimédia

Cette fonctionnalité permet de découper une couche de données vecteur selon l'emprise d'une couche de données vecteurs. Charger au moins une couche de données raster et une couche de données vecteur. Pour utiliser cette fonctionnalité, aller dans le menu Raster>Extraction>Découper un raster selon une couche de masque....

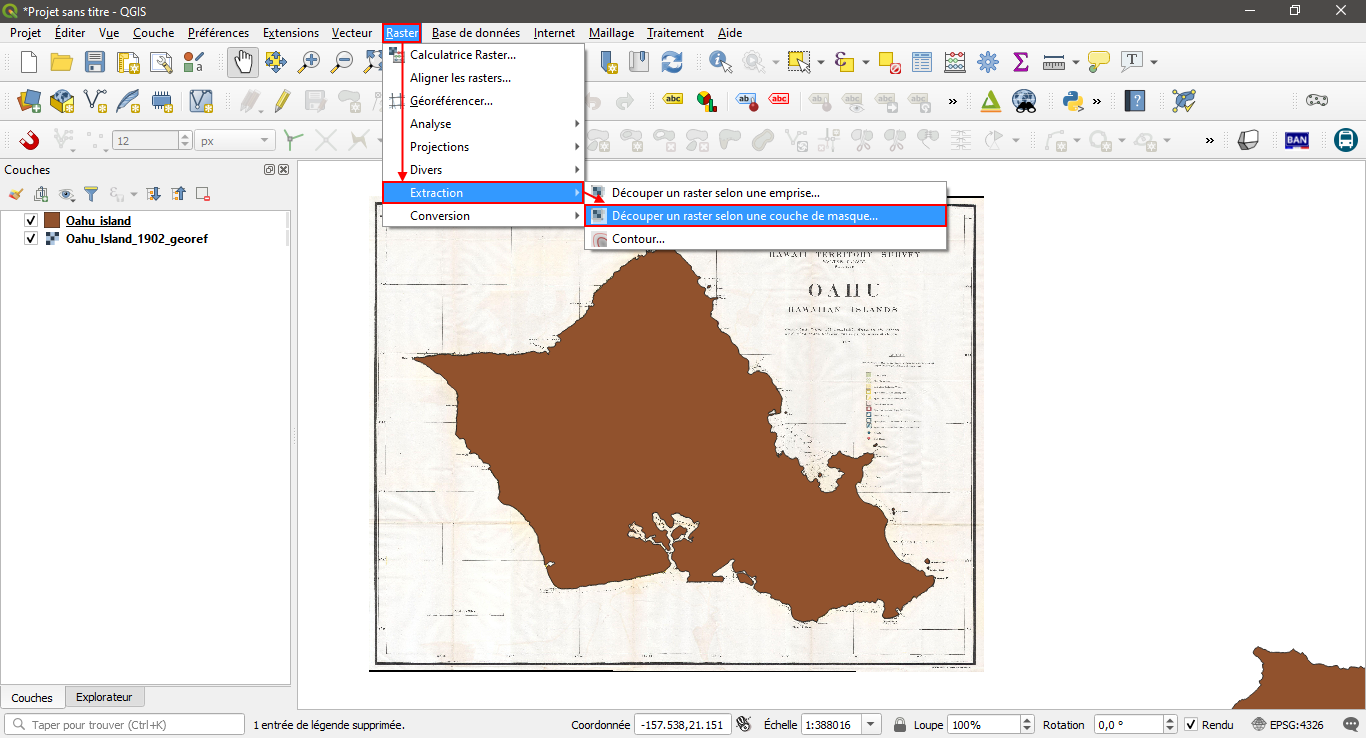

Figure 1 : Découper un raster selon une couche de masque ...

Les paramètres sont les suivants :

• 1/ Couche raster à découper;
• 2/ Couche vecteur servant de masque;
• 3/ Options de SCR : le SCR d'origine est celui de la couche à découper, le SCR cible est celui qui sera donné à la couche une fois découpée (une nouvelle couche est créée);
• 4/ Cette option permet d'avoir un arrière plan transparent autour de la zone découpée (un raster étant toujours de forme rectangulaire);

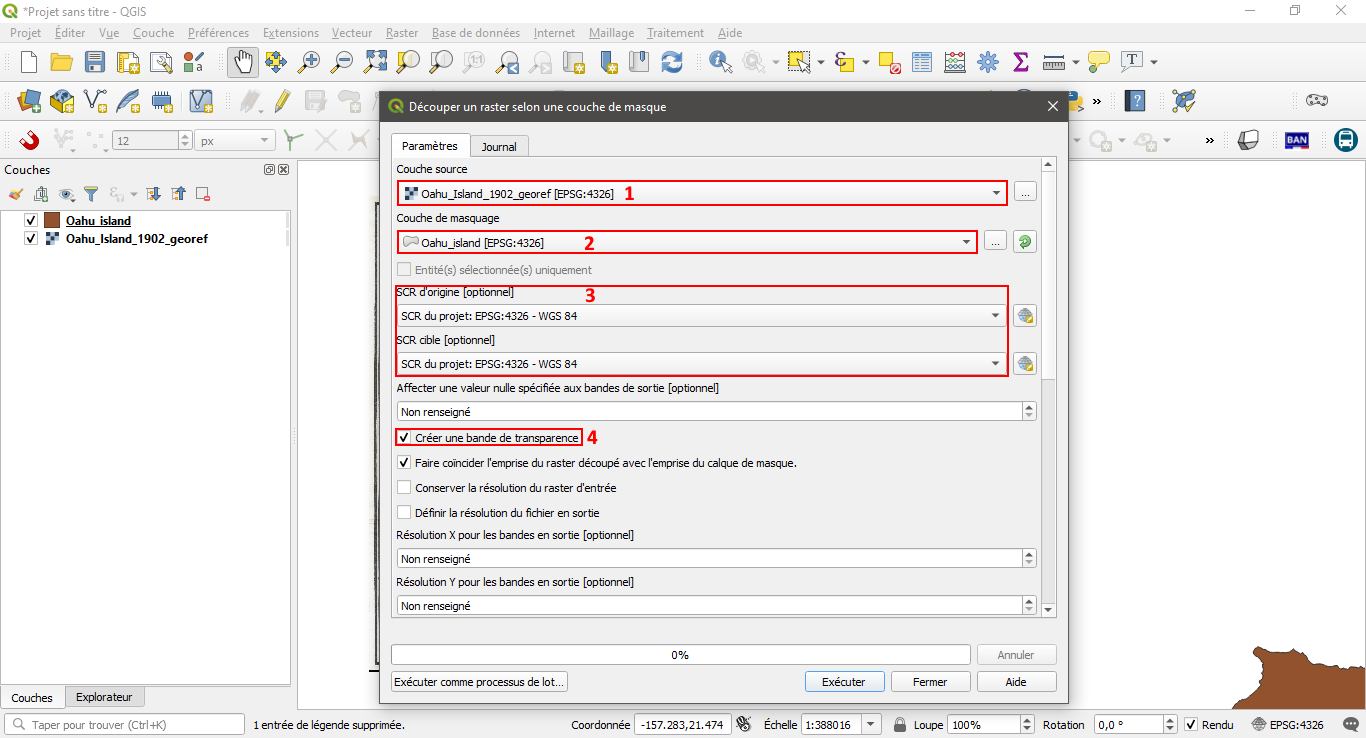

Figure 2 : Paramétrage de l'outil découper un raster selon une couche de masque.

Résultats :

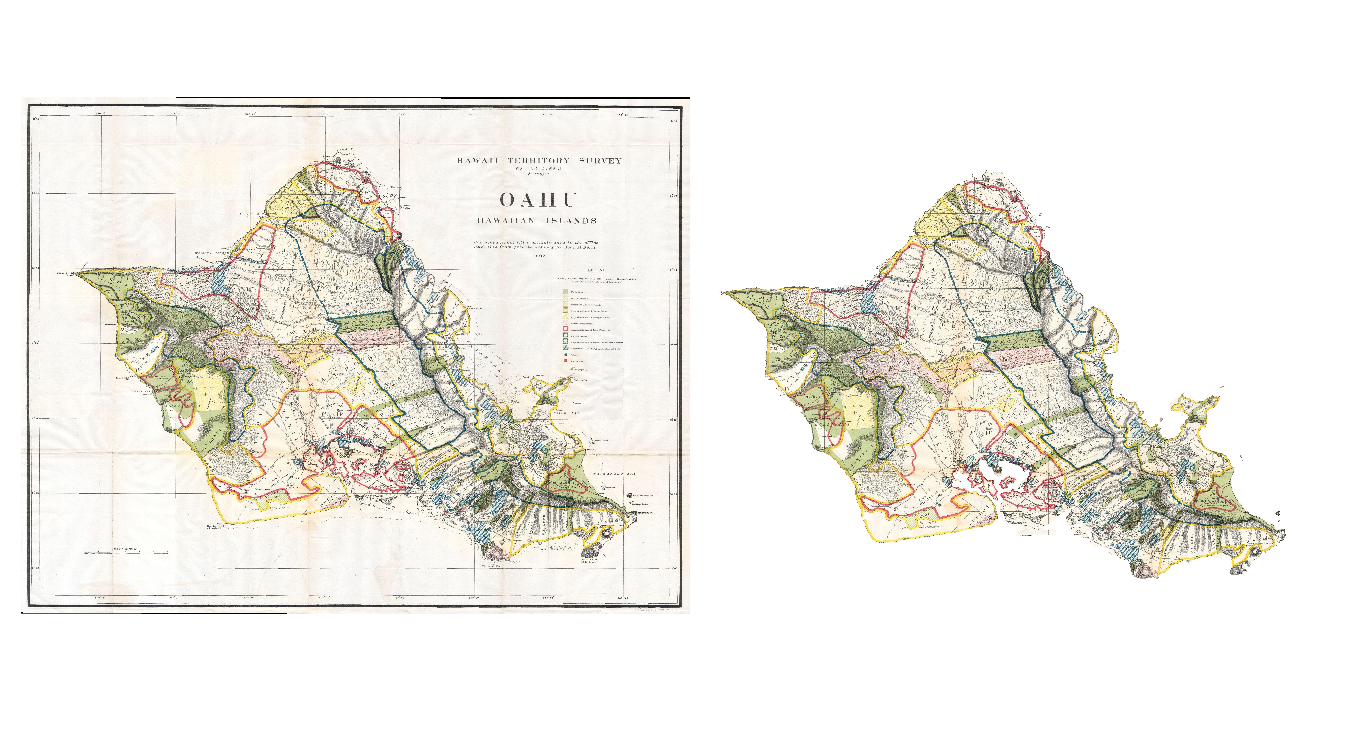

Figure 3 : Comparaison entre le raster initial et le résultat de l'opération de découpage.
